同層排水原理

同層排水源于歐洲，是歐洲日前廣泛采用的一種排水方式。目前德國、意大利、荷蘭等國家的建筑物70%以上都是用了先進的同層排水系統。
同層排水系統，指排水器具的排水橫管在本樓層散設(或沉箱敷設)或在假墻內敷設，各衛生器具的排水管不穿越樓板。只有排水立管穿越樓板，管道維護和檢修在同層進行，用戶可以根據自己的愛好和意愿個性化布置衛生間潔具的位置。

同層排水應用領域

1、民用住宅，高層建筑生活廢水和污水的排水管道系統
2、市政工程排水(污)系統
3、旅館飯店、商店、醫院等的排水管道系統
4、學校、辦公樓、商務樓排水系統
5、用于廠礦企業，實驗室排放酸堿腐蝕性廢水的工程
6、替代排水鑄鐵管，廚房(油)污水專用排放管道

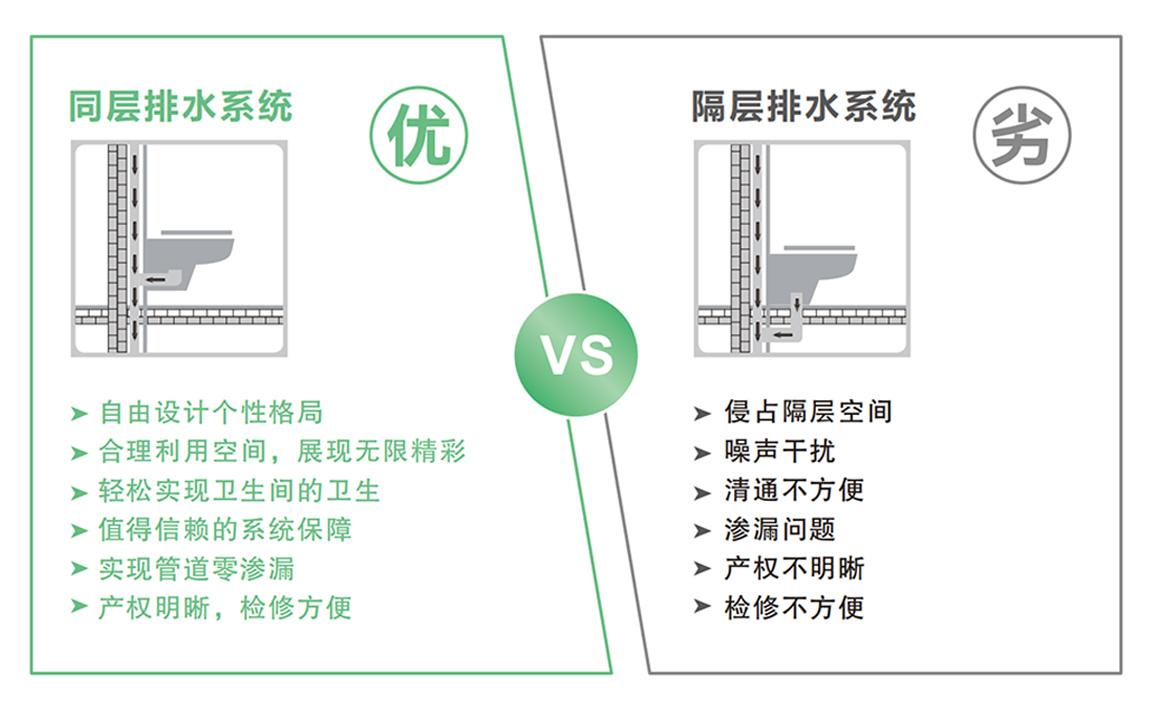

同層排水系統與隔層排水系統對比

同層排水的優點

產權明晰布置靈活
衛生間中的排水管不穿越樓板，而是匯集到總排水立管，統一排到室外污水管網，維護和檢修都在同一層，無需跨層，無需給其他住戶帶來不便，享受真正的產權獨立，房型設計和室內空間布置更加靈活，只需調整排水支管，就可實現個性化裝修。

美觀實惠降低噪音
采用墻前安裝方式，即使二次裝修時改動也很方便，并且假墻還能起到隔音、美觀和實用的效果。



節約用水節約材料
采用內表面光滑的HDPE管道及獨特的隱蔽式水箱設計，提高了系統的排水效果，實現真正的節水功能。采用同層排水技術，大大減少了系統的立管、支管及配件數量，材料與施工減少，性價比高，且降低了以后的維護費用。

連接可靠滲透風險低
HDPE管道采用熱熔或電熔連接，不但連接強度高，而且杜絕泄露問題，保證安全使用50年。衛生間樓板不被衛生器具管道穿越，減小了滲漏水的機率，也能有效地防止疾病的傳播。

分類

目前，國內同層排水橫管不同、敷設位置和管件不同，可分為三種類型:
墻體隱蔽式同層排水系統，其主要特點是坐便器的沖洗水箱和給水排水管道均隱蔽在墻體內;
排水集水器同層排水系統，其主要特點是在樓板架空層內設置排水集水器，衛生器具排水管均接入排水集水器后集中排放;
國內常用同層排水系統，分降板法和衛生間地面局部提高法兩種。但近年來，已開發出排水集水器同層排水系統。

墻體隱蔽式同層排水系統
生活污、廢水重力流排放:衛生潔具布置在同一側墻面或相鄰墻面:墻體內設置隱蔽式支架衛生潔具固定在隱蔽式支架上;坐便器沖洗水箱采用隱蔽式?jīng)_洗水箱，坐便器采用懸掛式(或稱掛壁式);排水管采用高密度聚乙烯(HDPE)管，熱熔和電熔連接;排水立管采用蘇維托單立管排水系統，立管敷設在管道井內:排水橫管充滿度控制在0.5以內，坐便器排水管徑為dn90mm;衛生器具與支架固定處支架與樓板固定處均為防噪聲傳遞措施。

排水集水器同層排水系統
生活污、廢水重力流排放;衛生器具排水管的橫管部分和集水器排水管均在樓板架空層內數設，排水立管敷設在管道井內，一般采用螺旋HDPE塑料管;排水集水器材質為HDPE，多段組合而成，但最多為7段;排水集水器的每段可連接一個衛生器具排水管，不得在一段內連接兩個衛生器具的排水管，在集水器的每段上方設置檢查口:衛生器具排水管與排水集水器連接部位設置U型三點水彎;衛生器具排水與排水集水器的連接采用管頂平接方式，形成跌水，防止倒流;、橢圓形或圓形;集水器設有坡度，以利排水，并與樓板固定。

國內常用同層排水系統
生活污、廢水重力流排放;一般采用常規管件，管件不需要特質:管材可為HDPE、柔性排水鑄鐵管等;設計方法管道布置管材選用等均可按常規做法;理有兩種方法即地面局部提高法，降板法采用較多;國內近年來為該系統開發出有水封裝置的同層排水集水器可供使用。

施工安裝要點

墻體隱蔽式同層排水系統
(1)安裝程序為:隱蔽式支架;排水管道;墻體表面裝飾材料;衛生器具和地漏:安裝水嘴。
(2)適合各種墻體結構(磚墻、混凝土墻、石膏板墻、輕質墻等)。不影響建筑物的結構穩定和衛生器具使用穩定性。隱蔽式支架、面板等均為標準構件，工廠預制、現場裝配。

排水集水器同層排水系統
(1)安裝程序為:排水集水器:排水集水器接至排水立管的排水管:衛生器具至排水集水的排水管:衛生器具;水嘴;排水集水器上方可開啟的地板。
(2)適合于地面局部提高的做法:用于國內時，應調整為降板做法;當采用降板法時，樓板回空層內用輕質混凝土填充。

國內常用同層排水系統
安裝要點:不論彩用地面局部提高或降板，均需注意管道接口和地面防水做法;排水管管道接口應嚴密，不滲漏，同時注意管道的位移補償;地面防水做法宜采用三次防水，即結構面層、填充層和地面面層各做一次防水;當采用同層排水集水器，集水器與立管連接部位(上、下兩處)均應設乙字管。
